cad文字编号统计插件是一款cad文字统计插件,能够帮助用户快速完成计数的cad文字计数插件,十分好用,附详细使用教程,亲,不能错过这个插件哦!更多精彩就在绿色资源网!

软件背景:

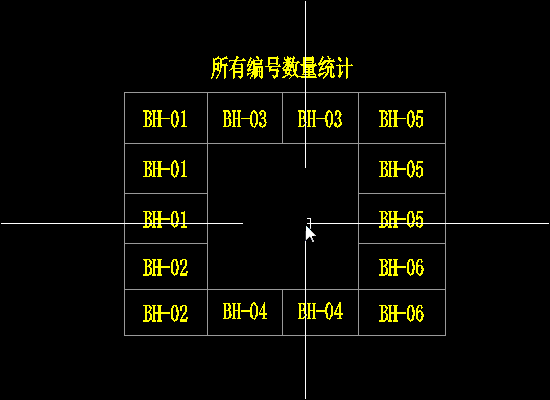

我们在绘图过程中经常会遇到编号统计的问题。一个图中有很多编号,一个编号有很多个。这个时候我们怎么才能把编号的数量全部统计出来呢?老办法就是一个一个的数。其实这个时候我们可以使用我们的cad插件解决这种繁琐的工作。这个插件可以实现一键式统计,只要框选需要统计的编号,编号数量会以表格的形式输出。

cad文字编号统计插件

详细使用教程:

找开autocad--工具--AutoLisp--加载--找到"编号速写.lsp"--点击加载

然后进入cad绘图环境 在命令行输入"sb"

指定标注位置[编号初值(C)/引线(Y)/边框(K)/文字(W)/还原为默认设置(H)/退出(T)]:编

号之前请先将当前文字样式的文字高度项设为0

C:设置编号初值0 自然数序列(1 2 3...)

1 字母序列(a b c.../A B C...)

2 带前/后缀自然数序列(a1 a2.../B1 B2.../(1)...)

3 带前/后缀字母序列(aa ab ac.../Ma Mb Mc.../(a)...)

选择其中一种0/1/2/3:

Y:设置引线有无及引线位置参数

K:设置边框有无及边框半径

W:设置文字高度角度及箭头大小

H:将所有参数还原为初始值:

引线:Y

边框:Y

编号类型:0

编号初值:1

边框圆半径:自动

文字高度:3.5

文字旋转角度:0

编号到引线距离:1

箭头大小:2.5

水平段引线长度:自动

字母前缀:无

字母后缀:无

自然数前缀:无

自然数后缀:无

边框自动处理时,文字到边框的偏移系数:7(偏移量=文字高度/偏移系数,改变此系数可到程序中修改变量pianyi)

注意:编号之前请先将当前文字样式的文字高度项设为0,否则过程会出错

其它请参考"参数图解"

第一次修改:①边框大小可由文字大小自动处理(之前,须由用户给定)

②边框类型添加一项,添加矩形边框

③水平段引线长度可由文字及边框大小自动处理(之前,须由用户给定)
